Pemasangan Penghubung (Connector)

Dalam pemasangan penghubung atau yang biasa kita sebut juga sebagai konektor ini, pemasangannya harus disesuaikan dengan urutannya. Memang dapat saja Anda memasang dengan cara. Anda atau semau Anda sendiri, tetapi cara salah dan tidak tepat karena pemasangan konektor ini sudah ditentukan urutannya dan telah ditentukan dalam bentuk warna. Untuk itulah Anda harus mengetahui bagaimana urutan kabel yang akan Anda pasang
secara tepat, cepat, dan sesuai dengan aturan. Di bawah ini merupakan gambar urutan pemasangan kabel dari Hub ke komputer PC yang sudah terpasang kartu jaringan atau LAN Card (NIC).
Apabila dalam pemasangan Anda ingin memasang kabel untuk dua komputer sekaligus ke server dan ke workstation tanpa menggunakan hub maka urutan pemasangan kabelnya berbeda dengan yang menggunakan HUB. Prosedur pemasangan kabel ini memang tidak terlalu sulit jika sudah mengetahui caranya. Namun demikian Anda harus benar- benar memperhatikan pemasangan kabel ini karena jika kabel dan konektor sudah terpasang tidak bisa dibuka kembali dan untuk memperbaikinya Anda harus memotong kembali kabel
yang sudah terpasang tersebut. Konektor RJ 45 pun otomatis tidak akan terpakai lagi dan Anda harus mengganti dengan yang baru. Untuk jelasnya, prosedur pemasangan konektor UTP ini adalah sebagai berikut:
1. Potong kabel UTP yang akan disambungkan ke RJ45, setelah itu kupas bagian luarnya dengan pemotong yang kita kenal sebagai tang clipper (crimping ).






Gambar 1. Crimping Tools

2. Setelah bagian luar atau kulit kabel tersebut dipotong maka akan tampak bagian dalam kabel yang mempunyai corak warna yang berbeda-beda, yaitu putih oranye, oranye, putih hijau, biru, putih biru, hijau, putih coklat, coklat. Untuk itulah Anda harus mengetahui bagaimana urutan dari kabel yang akan Anda pasang secara tepat, cepat, dan sesuai dengan aturan. Di bawah ini merupakan gambar urutan pemasangan kabel dari hub/switch ke komputer PC yangsudah terpasang kartu jaringan atau LAN Card (NIC).

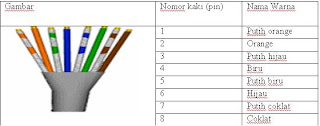

Gambar 2. Susunan kabel straight

Apabila dalam pemasangan Anda ingin memasang kabel untuk dua komputer sekaligus ke server dan ke workstation tanpa menggunakan hub/switch maka urutan pemasangankabelnya berbeda dengan yang menggunakan hub:

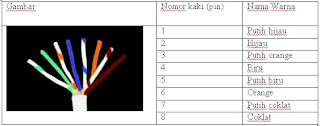

Gambar 3. Susunan kabel cross

3. Setelah itu susun urutan warna mengikuti petunjuk yang ada.
4. Setelah kabel diurutkan, ratakan kabel tersebut untuk dimasukkan ke konektor RJ45. Pemasangannya harus hati-hati karena kalau tidak akan berakibat fatal dan konektor akan rusak sehingga otomatis tidak akan terpakai lagi jika sudah terjepit dengan tang clipper (crimping).









Gambar 4. Memasukkan Kabel UTP ke dalam RJ-45
















Gambar 5. Menjepit kabel menggunakan Crimping

5. Setelah diratakan, siapkan konektor RJ45 dan masukkan kabel ke konektor tersebut dan jangan lupa, posisi setiap ujung konektor harus sama. Selain itu bagian luarnya atau pembungkusnya harus terjepit agar kuat dan tidak goyang.

6. Setelah kabel masuk dan rata sampai ujung konektor, gunakan tang clipper (crimping) untuk menjepitnya. Penjepitannya ini harus dilakukan dengan hati-hati agar tidak meleset atau ada salah satu kabel yang tidak terjepit denganbaik, karena jika ada salah satu kabel saja yang tidak terjepit akan berakibat fatal. Kemudian jepit yang keras sehingga tembaga yang tadinya keluar dan menonjol akan rata kembali seperti sebelum dimasukkan ke konektor.

7. Apabila pemasangan atau penjepitan telah selesai pada ujungyang satunya maka lakukan lagi pada ujung yang lainnya. Prosedurnya sama seperti yang telah dijelaskan di atas. Jika tidak terjadi kesalahan maka hasil pemasangan akan terlihat rapi di antara kedua ujung kabel yang sudah terpasang dengan RJ45.















Gambar 6. Hasil Crimping kabel yang baik
